阀门（由型号表述时）非业内写不准

阀门(由型号表述时)非业内写不准

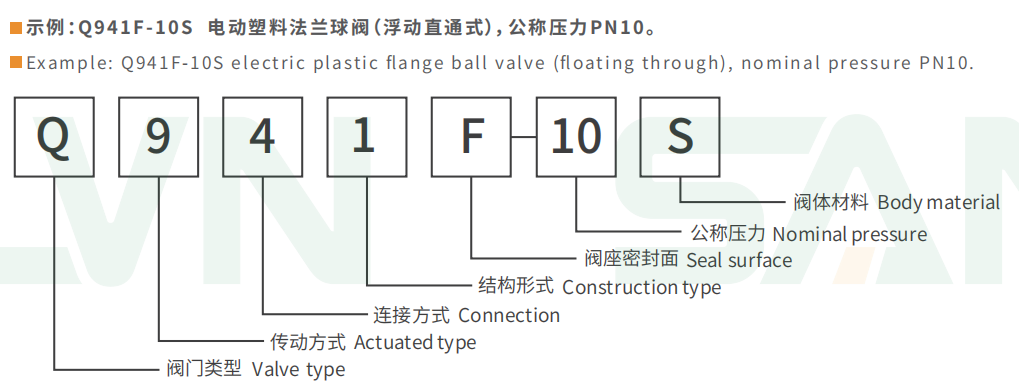

一般只会出现Q(球阀) D(蝶阀) J (截止阀)H(止回阀和底阀) A(安全阀)五种，其他特殊的并无严格型号。

一般只会出现含6(气动)或者9(电动)，或者不显示。

一般只有1(内丝) 2(外丝) 4(法兰) 6(焊接) 7(对夹)。

一般只应该有F或者X，偶尔有W

一般只应该有10。

一般只应该有S或者F。若想写清楚直接写全材质缩写也可以，比如10UPVC，但不规范。

参考标准：JB308-75，具体不阐述。

型号书写常见问题如下：

阀门类型出现塑料阀门几乎没有或完全没有的代号，比如闸阀(Z),旋塞阀(X)等。

传动方式虽然写了9(电动)，但没写清楚电动的参数(电压 防爆 防水等)。

连接方式中最常见的问题是蝶阀出现4(法兰式)，国内100%的塑料走液体的蝶阀都是7(对夹式)，虽然蝶阀看起来有全法兰孔，但依然属于对夹式蝶阀。

结构形式一般不会写错。

阀座密封。F就是代表氟塑料，塑料蝶阀的密封只有橡胶。X是橡胶，氟橡胶属于X而不是F。蝶阀有一大块橡胶圈也不能算作衬胶(J),依然还是X。

公称压力：塑料阀所谓的公称压力其实是说的连接尺寸，没有严格意义PN10公称压力或以上的塑料阀，不过这不必纠结。市面上99%国标的塑料所有类型的法兰阀门的连接尺寸都是PN10,即使写6或者16，依然是10的尺寸。

阀体材质：只写S时，需注明材质。写F时，材质只能是氟塑料(一般为PVDF)，其他都不能写F。

阀门型式不是指球阀和蝶阀之间的差距，而是同一名称的阀可能有的两种款式。比如右图都可以称为承插球阀或者焊接球阀或者热熔球阀，一种是直接热熔的球阀，一种是双由令球阀。

阀门材质一般以所在管道材质为参考。焊接或承插类阀门必须和管道材质一致，其他连接方式阀门不一定和管道材质一致。

不应出现塑料阀门所没有的，或者不匹配的连接形式。比如卡箍蝶阀，法兰蝶阀。热焊类阀门应准确表述(参照图三)

承插类阀门以接管外径表示，对焊类阀门以接管外径*壁厚表示。丝口阀门以螺纹尺寸表述。法兰以及对夹式阀门以法兰通径DN表述。

常见工业塑料阀门型式(PP PE类 PVDF CPVC UPVC ABS)：

一体法兰球阀、由令法兰球阀、三片式|加强型法兰球阀 蜗轮球阀、由令承插球阀、由令对焊球阀、直接承插球阀，直接对焊球阀、内外丝球阀、电熔球阀

法兰隔膜阀 由令承插隔膜阀 承插隔膜阀

手柄蝶阀 蜗轮蝶阀 加长杆蝶阀 法兰蝶阀(通风)

法兰立式止回阀、法兰单/双由令止回阀、承插/法兰球芯止回阀、承插\法兰翻板止回阀、单片式|对夹旋启式|板式止回阀、法兰旋启式止回阀、加强型法兰止回阀

法兰底阀 热熔承插底阀 热熔对焊底阀

法兰截止阀 内丝截止阀(一般无)

法兰Y过滤器 由令Y过滤器 法兰篮式过滤器

其他特殊阀门不一一列举。
